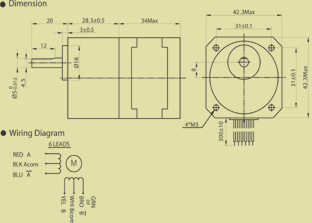

도면을 클릭하시면..더 자세히 보실 수 있습니다.

모 델 명

GSD-S036

GSD-S090

GSD-S180

GSD-S360

GSD-S600

정지 토르크
(KgCm)

2

5

8

8

9

출력축 허용 속도 범위
(rpm)

0-500

0-200

0-100

0-50

0-30

기본 Step각도
(2상여자)

0.5

0.2

0.1

0.05

0.03

정격전류
(A/Ph)

0.95

축방향 허용하중
(Kg)

1.5

회전방향 허용하중
(Kg)

2

적용
Motor
Driver

모 델 명

SPDU-M16

입력전원

 15~36 Vdc

출력전류

 가변저항 (0.5A~2.9A/Phase)

정지전류

 정격전류의 30-100% 선택

구동방식

 스위치 선택 (200, 400, 800, 1600, 3200 / Rev분할)

입력펄스

 최대 80kpps(80kHz)

펄스입력

 1Pulse

보호회로

 과전류 / 과열 / 상간쇼트

알       람

 구동이상시 자동보호 및 경고등 점등, Alarm 신호출력

Dimension

 85x71x32 (W-L-H)mm

Motor
Free기능

 필요시 Motor Free 기능 선택, 해제 가능.


<주의 사항>

감속비 1/18 이하는 모터회전과 동일 방향(단, 1/36은 모터회전과 반대방향임)

양방향(정/역방향) 위치결정구동시 BACKLASH에 주의 (최대 1-2도까지 발생)

모터드라이버는 가급적 열전달이 잘되는곳에 부착 사용을 권장합니다.

드라이버 전원연결시 +/- 방향에 주의 하십시오.
